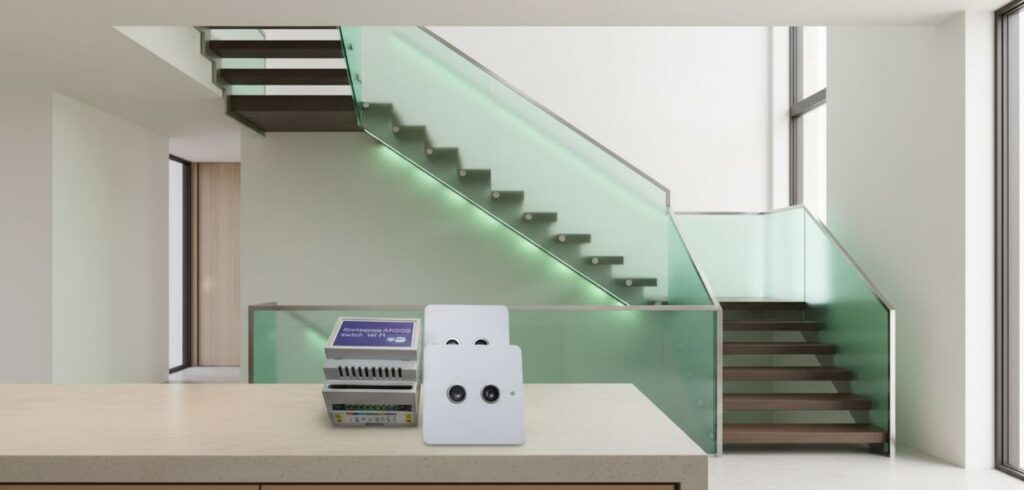

Контроллер ARGOS switch Wi-Fi предназначен для управления освещением в коридорах и лестницах;
1 режим – подсветка в режиме проходного выключателя.
2 режим – подсветка ступеней лестницы (до 16 ступеней).
3 режим – декоративная подсветка коридора или лестницы.

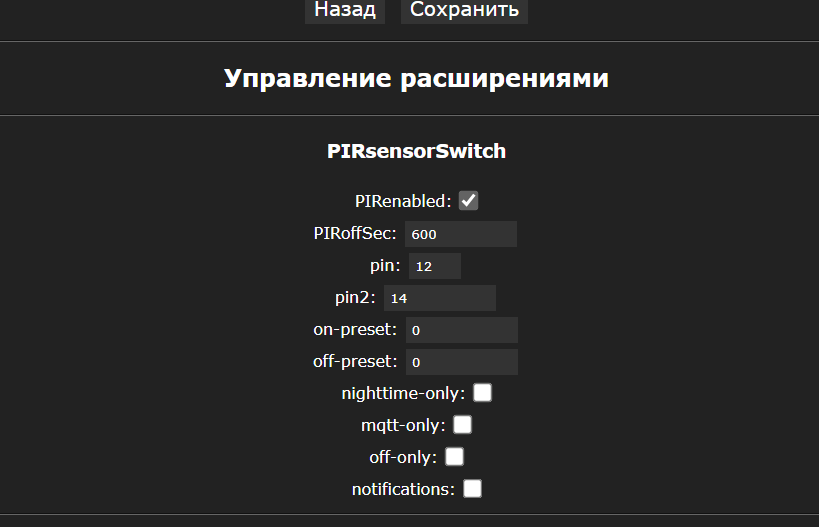

Он может работать с двумя датчиками движения PIR100, а также опционально поддерживает подключение других датчиков нашего производства.
Особенностью ARGOS switch Wi-Fi является возможность задавать уникальные эффекты включения ленты и ее цвет. Это значительно расширяет возможности применения контроллера в интерьере.
Контроллер ARGOS switch Wi-Fi разработан для управления лентами WS2815 (12V) и WS2818 (12V), что является предпочтительным вариантом, так как эти ленты отличаются высокой надежностью. Однако он также может управлять лентами WS2812 (5V), но для этого кроме блока питания лент, потребуется дополнительный маломощный блок питания на 12 вольт.
Основные технические характеристики:
- Напряжение питания контролера – 12 вольт.
- Выходное напряжение сигнала управления ленты – 5 вольт.
- Количество выходов управления лентой – 2 (работают синхронно).
- Максимальная длинна сигнальной линии от контролера до первого чипа ленты – 9 метров.
- Максимально поддерживаемое количество чипов ленты – 800.

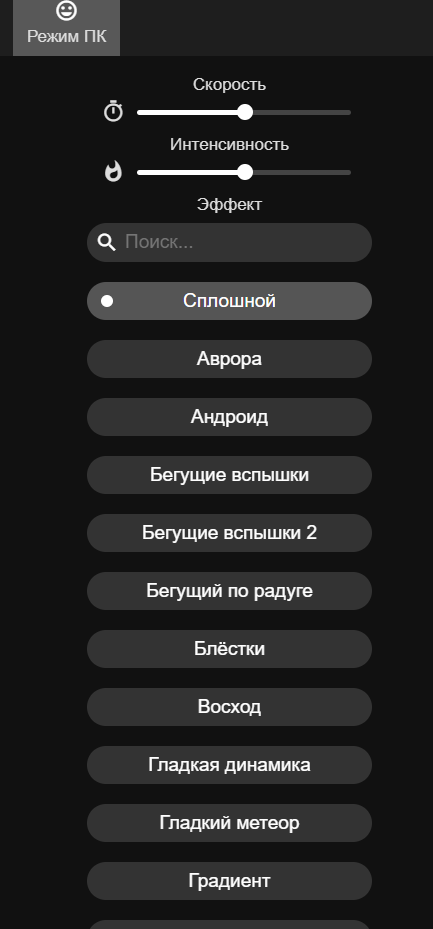

- Количество эффектов – более 160.
- Управление через Wi-Fi веб-интерфейс на мобильном телефоне и Wi-Fi домашней сети( требуется подключение к вашему роутеру).
Схема подключения контролера к ленте WS2815 (12V), WS2818 (12V) Предпочтительно, так как лента имеет резервную линию передачи данных.
Рекомендации:
- Чтобы минимизировать потери в питающей линии, мы рекомендуем установить блок питания как можно ближе к ленте.
- Чтобы избежать искажения цветопередачи ленты, её необходимо подключить к блоку питания с двух сторон. Если в ленте 30 чипов на метр, то через каждые 5 метров, если 60 чипов на метр — через каждые 3 метра, а если 144 чипа на метр — через 1 метр.
Эти же рекомендации подходят и для ленты WS2812 (5V). Дополнительно потребуется блок питания на 12 вольт, который следует установить рядом с контроллером.
Схема подключения контролера к ленте WS2812 (5V):
Выводы контроля и управления контролера;
Д2 – контрольный светодиод активности датчика 2
Out2 – 2 канал выхода сигнала на ленту
Out1 – 1 канал выхода сигнала на ленту
Д+ линия питания датчиков (плюс)
Д2 – вход сигнала с датчика
Д1 – вход сигнала с датчика
Д- линия питания датчиков (минус)
Gnd – минус питания контролера
V+ плюс питания контролера (12 вольт максимум)
Д1 – контрольный светодиод активности датчика 1.
Подключение, настройка, ввод в эксплуатацию;

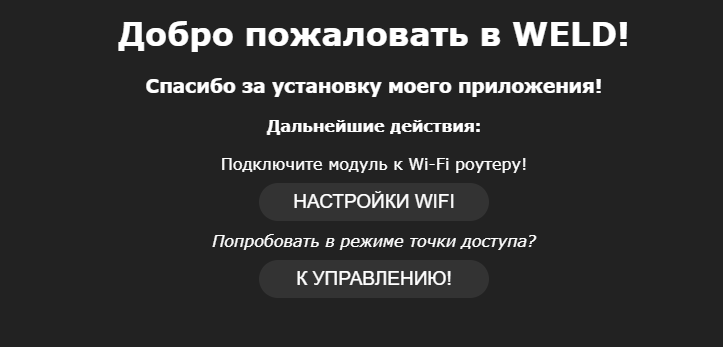

Контролер в исходном состоянии работает как Wi-Fi точка доступа. Для подключения к контролеру с телефона или компьютера необходимо подключится к точке ledsteps с паролем доступа 0123456789.
Вы будете перенаправлены на страницу настройки параметров контролера. Если перенаправление не произошло автоматически, введите адрес 4.3.2.1

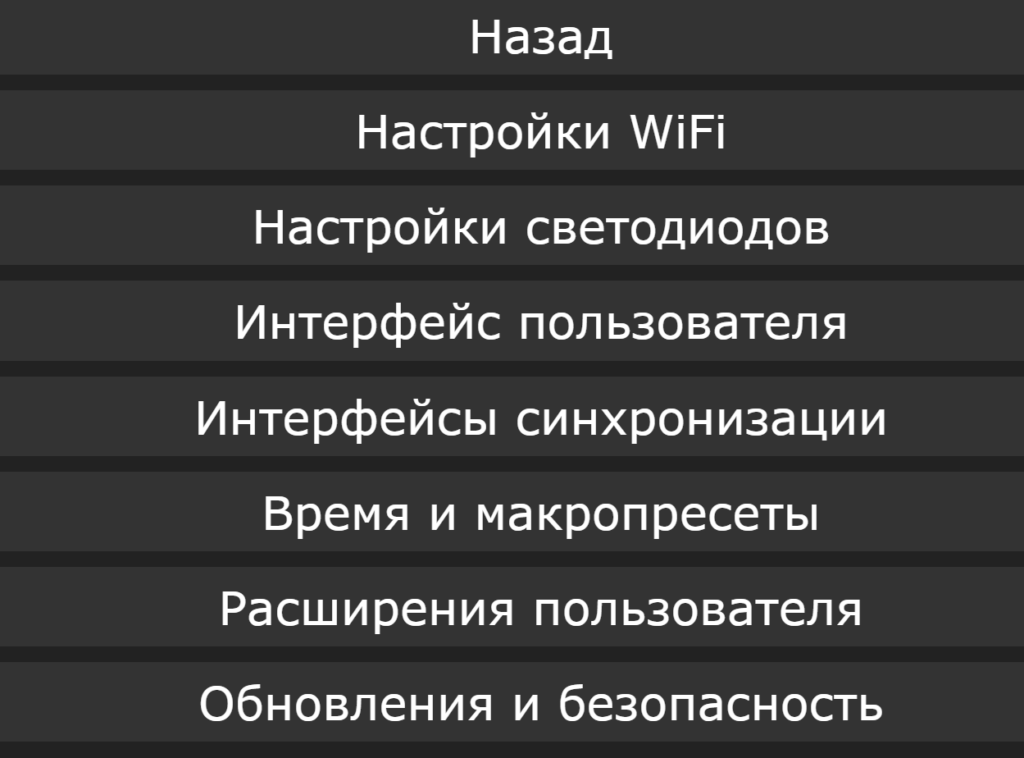

Вы можете продолжить настройку контролера с телефона, но для более удобной работы рекомендуем сразу перейти во вкладку WIFI Setup
Нажать кнопку Scan, в окне имя сети появится название вашей wi-fi сети, ввести SSID и пароль от Вашей существующей wi-fi сети, нажмите кнопку сохранить, контролер перезагрузится и подключится к вашей wi-fi сети

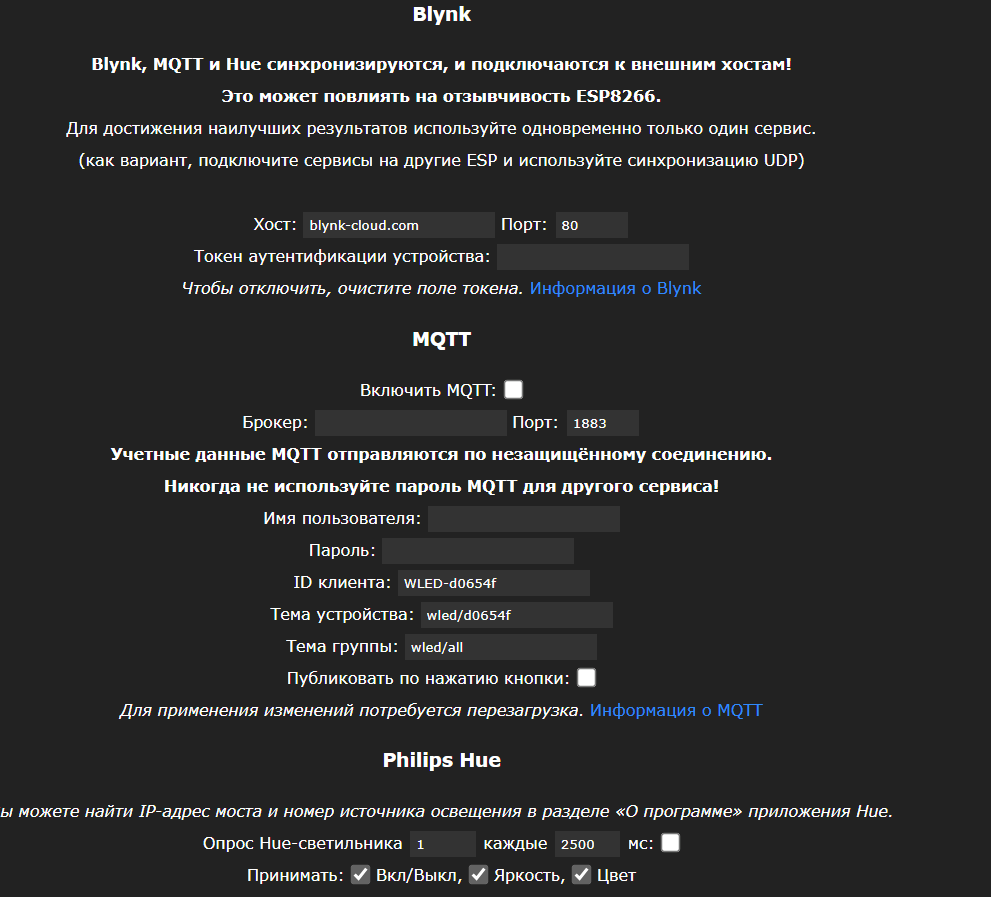

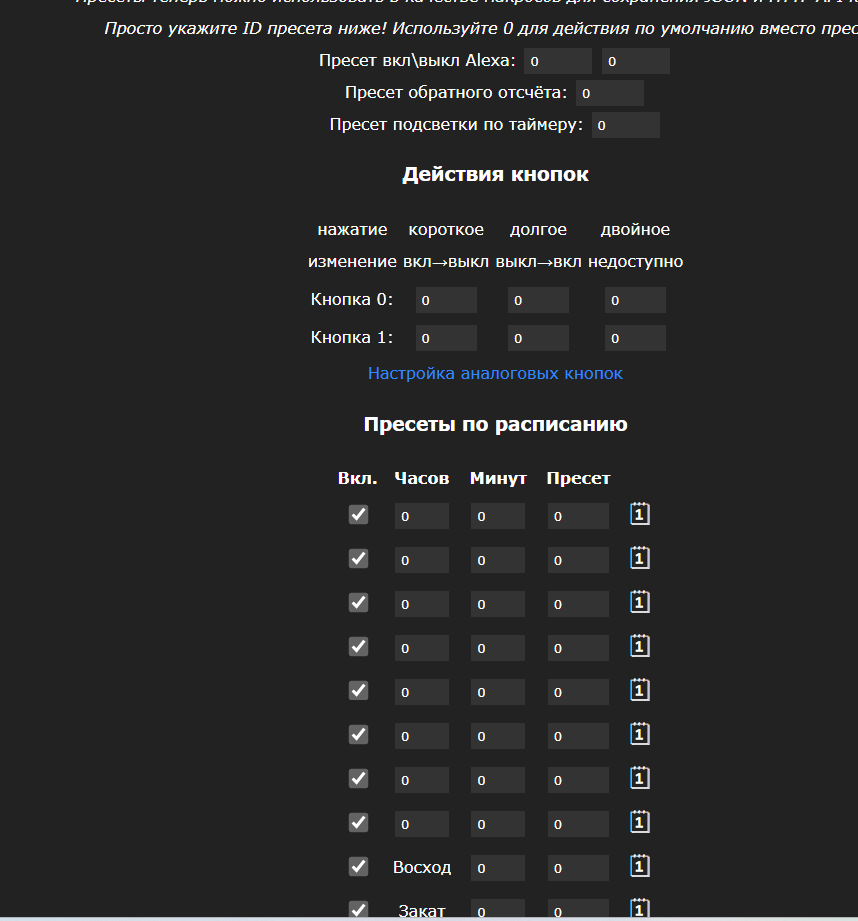

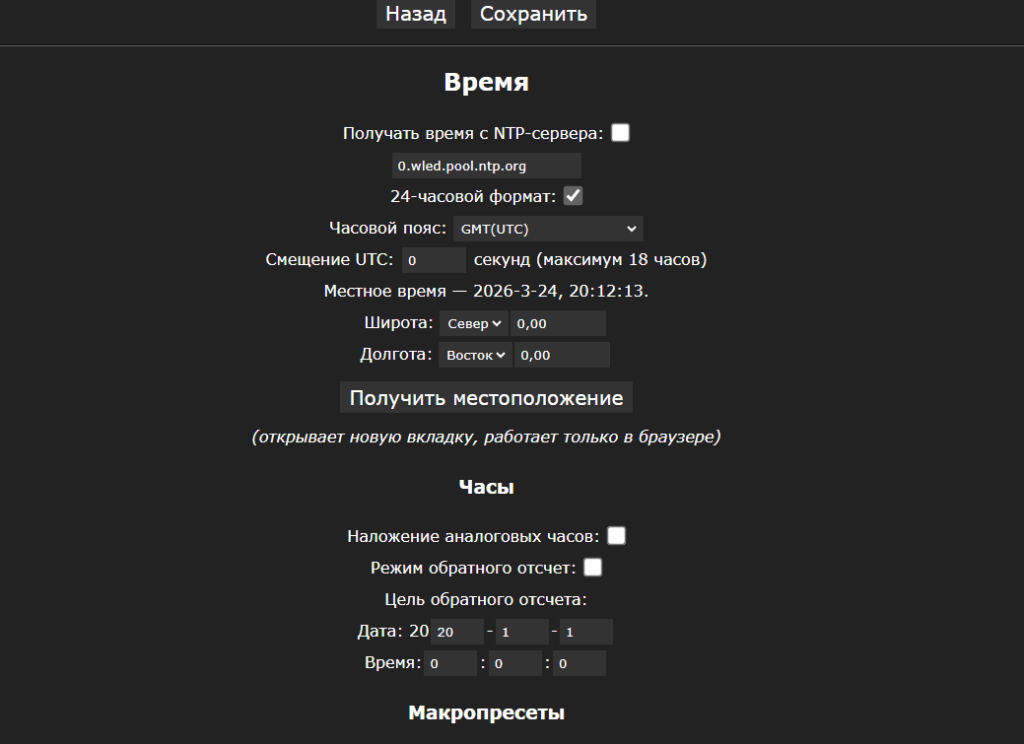

Если у вас несколько одновременно работающих контролеров в одной wi-fi сети, рекомендуем установить программу (WLED-графический интерфейс),
Для настольных компьютеров Windows, Linux и MAC – ссылка
Для телефонов – Для Android Для iOS

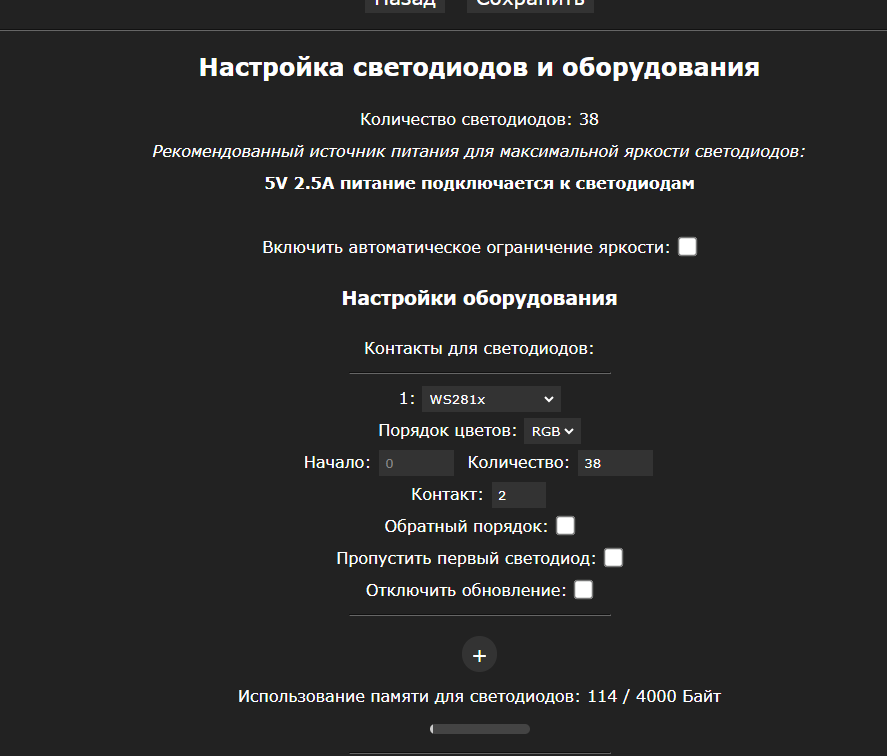

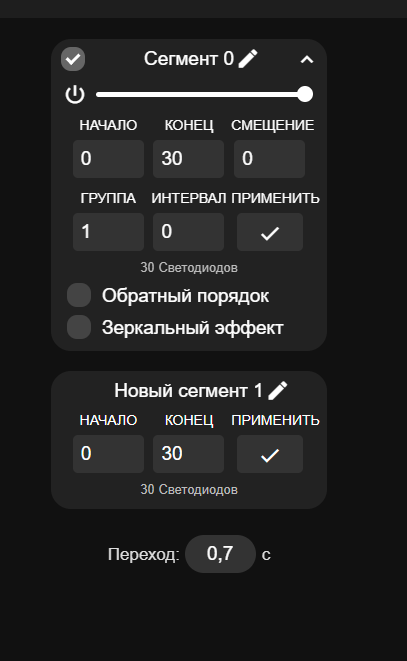

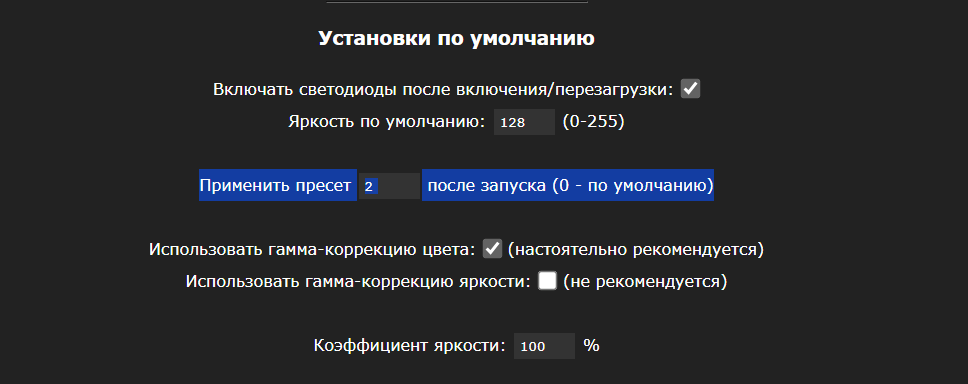

Количество светодиодов: введите общее количество светодиодных пикселей в вашей установке, максимум 800.
- лента 30 led/m – до 20 метров.
- лента 60 led/m – до 10 метров.
- лента 144 led/m – до 4 метров.
